塑燒板脈沖除塵器是新一代超高效過濾式氣體凈化裝置,除塵效率高達99.999%,已在世界上許多國家的工業清潔生產中廣泛應 用。
產品性能特點:
除塵效率高達99.999%可有效去除0.1微米以上的粉塵。凈化值小于1mg/m3;
獨特的結構設計,使用壽命長達5-10年;
過濾風速高,有效過濾面積大,體積僅為傳統布袋過濾器的1/3;
耐酸堿、耐潮濕,耐墨水;
系統結構簡單,維護便捷;
運行費用低、能耗低; 有非涂層、標準圖層、抗靜電圖層、防爆型、不銹鋼型等供選擇;
普通型過濾元件溫度高達70℃;
模塊化結構,可根據客戶現場情況靈活設計;
通過權威機構美國FDA及歐洲BIA認證。
適應粉塵特性:
吸濕性、有毒性、粘性的、致癌的、油性的、磨損的、親水的、導電的、干燥的、流動性很好、不易成團、憎水性的、可 產生靜電的、不會(huì )自燃的(如有爆炸風險的粉塵需配置安全系統)。

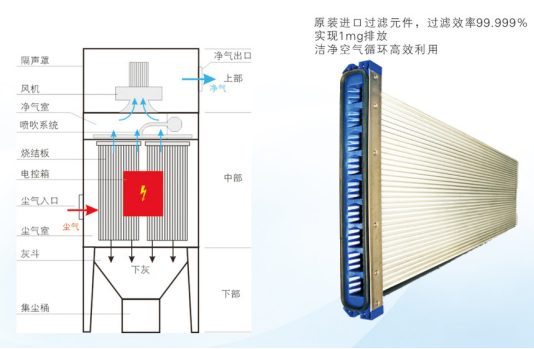

燒結板除塵器型號說明 | |||||||
DF | (A) | 1500 | - | 10 | 空格 | A | Y |
>機型代碼; DF:立式單機機型 DFS:模塊化機型 |
>特殊配置,如無,則次為空; >>安全 無:普通型 E:防靜電型 A:防爆型 R:抗壓+-12000pa >>防腐: 無:碳鋼 S:不銹鋼型 >>耐溫 無:工作溫度<=50℃ T1:工作溫度<=70℃ T2:工作溫度<=100℃ (注:字母可組合使用) |
>濾板規格,共有4種 500mm(1.57㎡) 750mm(2.34㎡) 1000mm(3.18㎡) 1500mm(4.75㎡) (1500mm為常用) 附注:濾板材質共4種(不在型號中體現) NT1:普通型70℃ NT2:普通型100℃ AT1:防靜電型70℃ AT2:防靜電型100℃ |
>濾板數量 注:按機型確定,非連續 |
>上部形式: G:僅頂蓋,無風機 A:頂置風機 S:頂置風機帶隔聲罩 E:外置風機 |
>下部形式,如無灰斗(倉頂式),則次為空 A:蝶閥/閘板閥 butterfly vAlve/gate vAlve B:集塵桶 dust Bin D:集塵抽屜 dust Drawer E:插入式 Embedded L:真空氣鎖裝置 air Locker M:氣力輸送裝置 pneuMatic conveyor N:圓法蘭(無排灰設備) rouNd flange P:塑料袋/大袋 Plastic bag R:矩形法蘭(無排灰設備) Rectangular flange S:專用接口 Special interface V:振動給料設備 Vibrating feeder W:螺旋輸送機 screW conveyor Y:旋轉給料器/電動鎖氣器/星型給料器 rotarY feeder X:重型鋼結構支撐(無法細分時) |
說明:例如型號為DF(A)1500-10AY的含義:立式單機,防爆型,常溫工況,共10塊1500mm規格濾板,頂置風機,灰斗下配旋轉給料機。泄爆或抑爆、隔爆以及消防系統等保護措施視具體工況而定。如上述型號為DF(A)1500-10G,則說明是無風機的倉頂式單機。
DF單機系列燒結板除塵器規格表 | ||||||||||||
基本型號 | 過濾面積㎡ | 過濾速度m/min | 處理風量m3/h | 阻力Pa | 耗氣量Nm3/min | 本體寬W(mm) | 本體深D(mm) | 本體高H(mm) | 倉頂開孔W2(mm) | 倉頂開孔D2(mm) | 本體重量t | 整體重量t |
DF750-6 | 14 | 0.8~1.3 | 672~1092 | 1500~2500 | 0.03 | 1036 | 1036 | 1416 | 950 | 950 | 0.5 | 1.3 |
DF750-8 | 18.7 | 898~1459 | 0.05 | 0.5 | 1.3 | |||||||
DF750-10 | 23.4 | 1123~1825 | 0.06 | 0.6 | 1.4 | |||||||
DF1500-6 | 29 | 1392~2262 | 0.07 | 2120 | 0.7 | 1.5 | ||||||
DF1500-8 | 38 | 1824~2964 | 0.09 | 0.8 | 1.6 | |||||||
DF1500-10 | 48 | 2280~3705 | 0.12 | 0.8 | 1.6 | |||||||
DF1500-12 | 57 | 2736~4446 | 0.14 | 1294 | 1208 | 0.9 | 1.7 | |||||
DF1500-16 | 76 | 3648~5928 | 0.19 | 1036 | 1496 | 950 | 1410 | 1.0 | 1.8 | |||
DF1500-20 | 95 | 4560~7410 | 0.24 | 1.0 | 1.8 | |||||||
DF1500-24 | 114 | 5472~8892 | 0.28 | 1294 | 1208 | 1.1 | 2.0 | |||||
DF1500-28 | 133 | 6384~10374 | 0.33 | 1542 | 1456 | 1.2 | 2.2 | |||||
DF1500-30 | 143 | 6840~11115 | 0.35 | 1294 | 2220 | 1208 | 2134 | 1.3 | 2.2 | |||
DF1500-32 | 152 | 7296~11856 | 0.38 | 1542 | 1496 | 1456 | 1410 | 1.3 | 2.3 | |||
DF1500-36 | 171 | 8208~13338 | 0.42 | 1294 | 2220 | 1208 | 2134 | 1.4 | 2.4 | |||
DF1500-42 | 200 | 9576~15561 | 0.50 | 1542 | 1456 | 1.5 | 2.6 | |||||
DF1500-48 | 228 | 10944~17784 | 0.57 | 1.5 | 2.6 |
說明:
1.本表中為基本型號,視不同工況配置將增加字母后綴,請參見本圖中的型號說明。
2.標準機型的最大工作壓力為+-10000Pa,特殊工況可非標設計;
3.除塵器本體功率<O.5kw,配旋轉給料機的整機功率≤1kw(不含風機:風機功率將根據除塵系統阻力確定);
4.本表中整體重量包含除塵器本體、灰斗和排灰設備、支架和檢修平臺(圖示形式),不含風機重量:帶灰斗機型的基礎荷載設計應按最大積灰工況(~整體自重x2);倉頂式布置時,基礎荷載設計僅需考慮本體重量的1.5倍;
5.耗氣量按5分鐘的清灰周期計算(可滿足大多數工況),如果入口的粉塵濃度較高,則需更大的耗氣量(例如氣力輸送按3倍預留);
6.塵氣管道流速應按粉塵特性和工況選取,以防粉塵沉降和達到合理的系統阻力,一般可取15-20ms,凈氣管道流速一般按8-12m/s選取。
7.除塵器及其鋼支架的標準設計未考慮風管的荷載,因此外部塵氣管道和凈氣管道須另行設置管道支架,并在必要處設置膨脹節;
